浪涌保护装置维护保养全攻略：确保系统安全与持续运行

引言：为何SPD维护保养至关重要

浪涌保护装置（SPD）在现代电气系统中扮演着至关重要的角色，它们能有效抵御电压尖峰和瞬态浪涌的冲击，从而保障系统的连续运行和人员安全。对SPD进行定期的维护保养，是确保其防护效能最大化的关键，能够为关键基础设施和设备提供坚实的屏障，避免潜在的损坏和停机风险。

SPD的设计初衷是通过吸收或分流由雷击、电网波动或内部开关操作产生的过电压。尽管它们具备快速、多次响应的能力，但其保护性能会随着时间推移而逐渐衰减，且这种衰减往往是隐蔽的。如果缺乏系统的SPD定期维护，可能导致灾难性的系统故障、高昂的停机损失以及潜在的安全隐患。因此，将例行性的SPD维护工作纳入电气安全策略，已不再是“推荐做法”，而是不可或缺的必要环节。

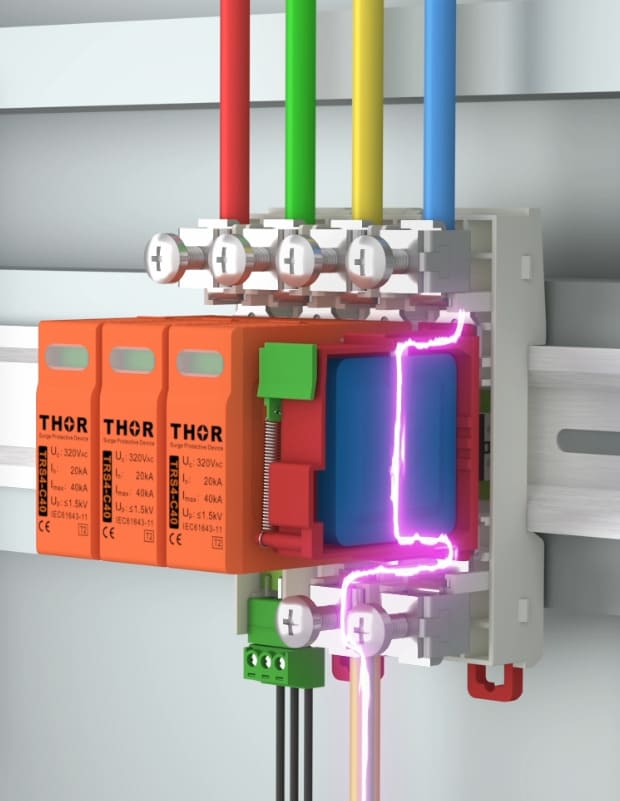

[图1 - SPD模块内部电弧故障演示]

在当代基础设施中，SPD的重要性尤为突出。即使是微小的浪涌，也可能对通信系统、数据中心、智能楼宇控制和工厂自动化生产线造成干扰甚至破坏。电子设备损坏所带来的经济损失，通常远超维护整个保护系统所需的投入。因此，定期的SPD检查和适时的更换，是预防性维护计划中的核心组成部分。

浪涌保护装置的工作原理与损耗机制

浪涌保护装置通过将瞬态浪涌电流从敏感元件分流出去，从而限制瞬态过电压的幅值。SPD内部最常见的核心元件包括金属氧化物压敏电阻（MOVs）、气体放电管（GDTs）和硅雪崩二极管。随着时间的推移，这些元件会因每一次浪涌事件的发生而逐渐性能退化。

浪涌保护器的使用寿命是多久？

SPD的典型使用寿命通常在5至10年之间。

影响其使用寿命的因素众多，包括环境条件、浪涌事件的次数和强度，以及SPD本身的质量。性能老化的迹象可能包括状态指示灯不亮、浪涌测试时无响应，或出现明显的物理损坏。定期的SPD维护有助于在这些问题导致设备故障之前及时发现。

以在商业市场中占主导地位的基于MOV的SPD为例，它们会逐渐退化，并且特别容易受到累积性浪涌暴露的影响。即使没有发生重大的雷击浪涌，持续的微小浪涌也会导致其性能缓慢下降。

如何判断您的SPD是否失效？

SPD在失去保护功能时，并不总是有明显的外部迹象，但可以通过以下几种方式来判断其是否失效：

1.状态指示器： 大多数现代SPD都配备了LED指示灯。绿灯通常表示设备功能正常，而红灯或指示灯不亮则表明该装置已失效或需要关注。

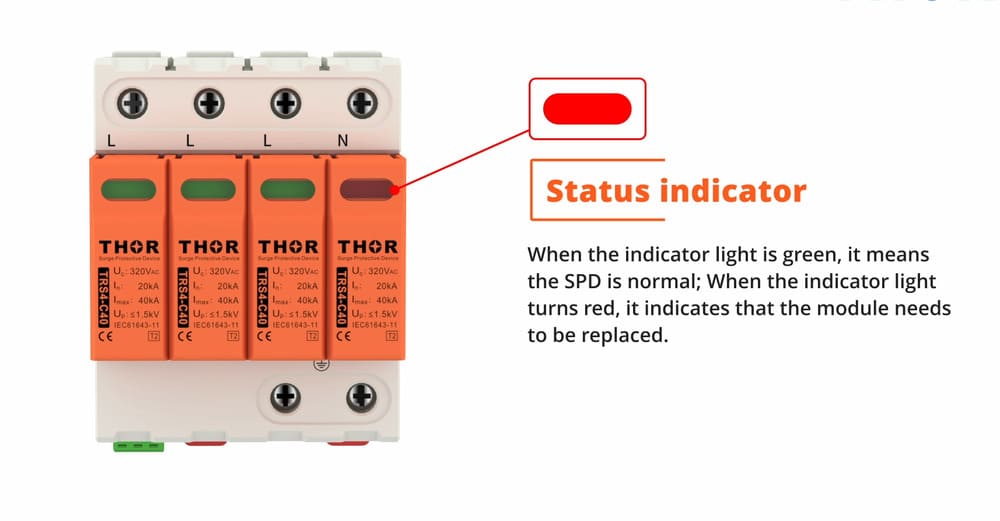

[图2 - 内置SPD状态指示器]

2. 可见损坏： 烧焦痕迹、外壳破裂、端子熔化或腐蚀等都是明显的警告信号，表明SPD已不再安全或有效。

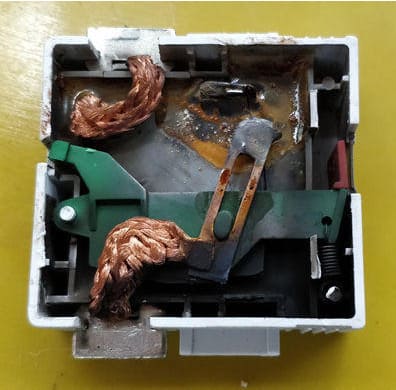

[图3 - 重大浪涌事件后的SPD严重损坏]

3. 系统性能异常： 反复出现的、无法解释的系统重启、通信错误或设备复位等问题，可能暗示着SPD已经失效。 4. 重大事件后检查： 任何时候，如果浪涌计数器或系统事件日志检测到显著的浪涌事件（例如雷击），都应该对SPD进行检查或更换。

在某些情况下，SPD内部的热脱扣器可能会启动，这会悄无声息地移除保护功能。如果没有定期的测试或状态监测，设施管理人员可能直到关键设备发生故障时，才意识到保护已经失效。

检查与维护频率建议

浪涌保护装置应该多久检查一次？这取决于环境条件和受保护系统的关键程度。以下是推荐的维护间隔：

维护频率	检查任务	目的
每月	目视检查状态指示灯、物理完整性和连接紧固性。	快速确认SPD的基本功能和安全状态。
每季度	内部配电盘检查，包括端子扭矩、接地完整性和过热迹象。	确保电气连接可靠，防止接触不良引发故障。
每年	使用专业浪涌保护测试仪、绝缘电阻表或热成像进行全面测试。	验证SPD的电气性能是否仍在规范范围内。

在高风险环境（如数据中心、工业厂房、雷电密度高的地区），SPD的维护频率可能需要更高。维护计划应根据风险评估结果和制造商的建议进行定制。

一些先进的设施会将SPD检查集成到其楼宇管理系统（BMS）或SCADA平台中，从而实现对保护健康状况的实时监测。

性能监测与测试方法

SPD的维护保养工作包括多种性能验证手段：

•浪涌计数器： 部分I型和II型SPD集成了浪涌计数器。通过跟踪浪涌事件的次数和强度，有助于评估SPD的剩余使用寿命。

•SPD测试仪： 便携式SPD测试仪可以模拟浪涌事件，测量设备是否在规范的电压水平内响应。

•万用表测试： 使用万用表测试SPD时，通常检查电压和电阻以评估其运行状态。

•电压测试： 在380V系统中，两相线之间测得的电压约为385V，表明SPD处于正常运行的电压波动范围内。

•电阻测试： 在带电条件下，中性线（N）与地线（PE）端子之间测得的电阻应为无穷大（开路）。这表明SPD的内部元件（如MOV）处于正常的非导电状态，意味着没有发生浪涌触发或性能退化。

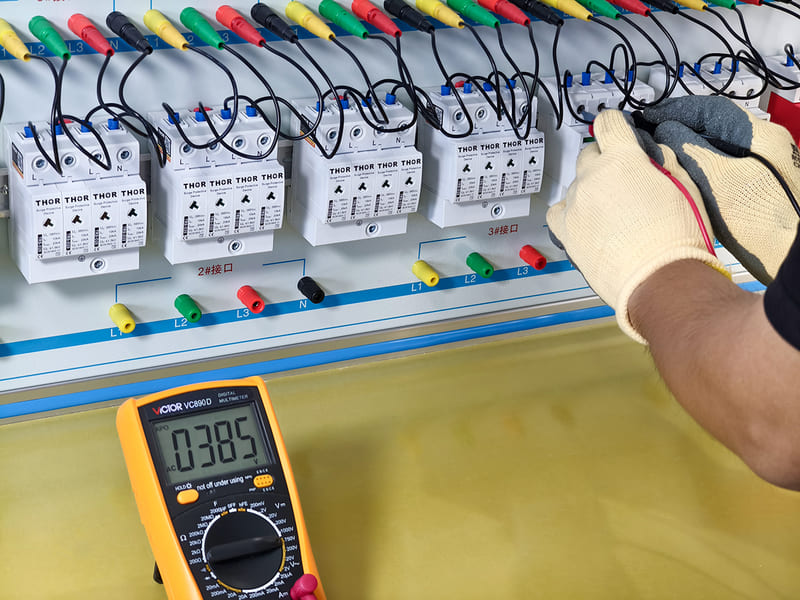

[图4 - 使用万用表测试浪涌保护装置]

•绝缘电阻测试： 用于识别保护电路中的绝缘击穿或潮气侵入迹象。

•钳位电压测试： 在实验室条件下，检查设备是否在正确的电压下进行钳位，是验证性能的精确方法。

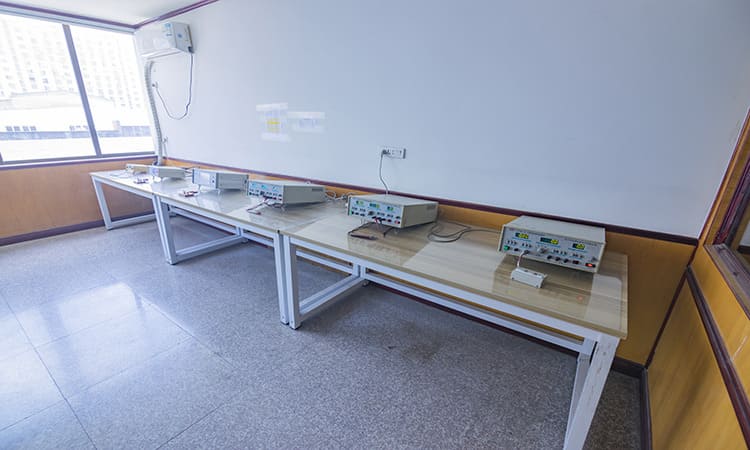

[图5 - 半自动检测压敏测试仪]

定期测试确保SPD保持在运行参数范围内，并为预防性维护提供证据支持。它还有助于在故障发生前证明更换的合理性。

SPD更换标准与时机

浪涌保护器并非无限次使用的设备。SPD维护工作应始终包含对以下明确更换标准的评估：

•达到使用寿命： 按照制造商的指导或达到最大浪涌承受次数后进行更换。

•指示器退化： 状态指示灯不亮或已知受到浪涌冲击，应立即更换。

•事故后检查： 在遭受雷击或公用电网干扰后，通常更换比进行测试更安全。

•例行升级： 当老旧的SPD不再符合最新的标准（如UL 1449、IEC 61643）时，应考虑主动升级。

一些设施会保留备用SPD库存，以便进行即时更换。这能最大限度地减少停机时间，并避免采购新装置所需的漫长交货期。

维护最佳实践与安全指南

有效的SPD维护需要严格的程序规范和纪律：

•上锁/挂牌（Lockout/Tagout）： 在进行检查或更换之前，务必隔离电源。

•合格人员： 技术人员必须经过培训，能够识别SPD的类型、接线配置和潜在危险。

•工具与个人防护装备（PPE）： 使用经过认证的测试设备，并始终穿戴适当的防护装备。

•文档记录： 维护检查、测试结果、更换记录和浪涌事件的详细日志。

其他最佳实践包括：

•安装带有远程信号功能的SPD，以便集成到BMS系统。

•使用热成像技术检测连接松动或过热现象。

•审查历史事件日志，以优化维护间隔。

频率	任务内容	执行人员
每月	目视检查（指示灯、端子）	电工
每季度	连接和扭矩检查	维护团队
每年	浪涌计数器审查、绝缘电阻（IR）测试	认证技术人员
浪涌事件后	更换或性能复测	技术人员

表1：SPD维护计划模板

总结

浪涌保护装置的维护保养是任何设施电气可靠性策略中的核心组成部分。它确保了对敏感设备的持续保护，最大限度地降低了运营风险，并有助于符合国际标准。

通过遵循结构化的检查计划，并根据需要及时更换SPD，设施可以保持对电力干扰的弹性。在一个日益依赖敏感电子设备和自动化系统的世界中，主动的SPD维护已不再是可选项，而是保障业务连续性的必然要求。
