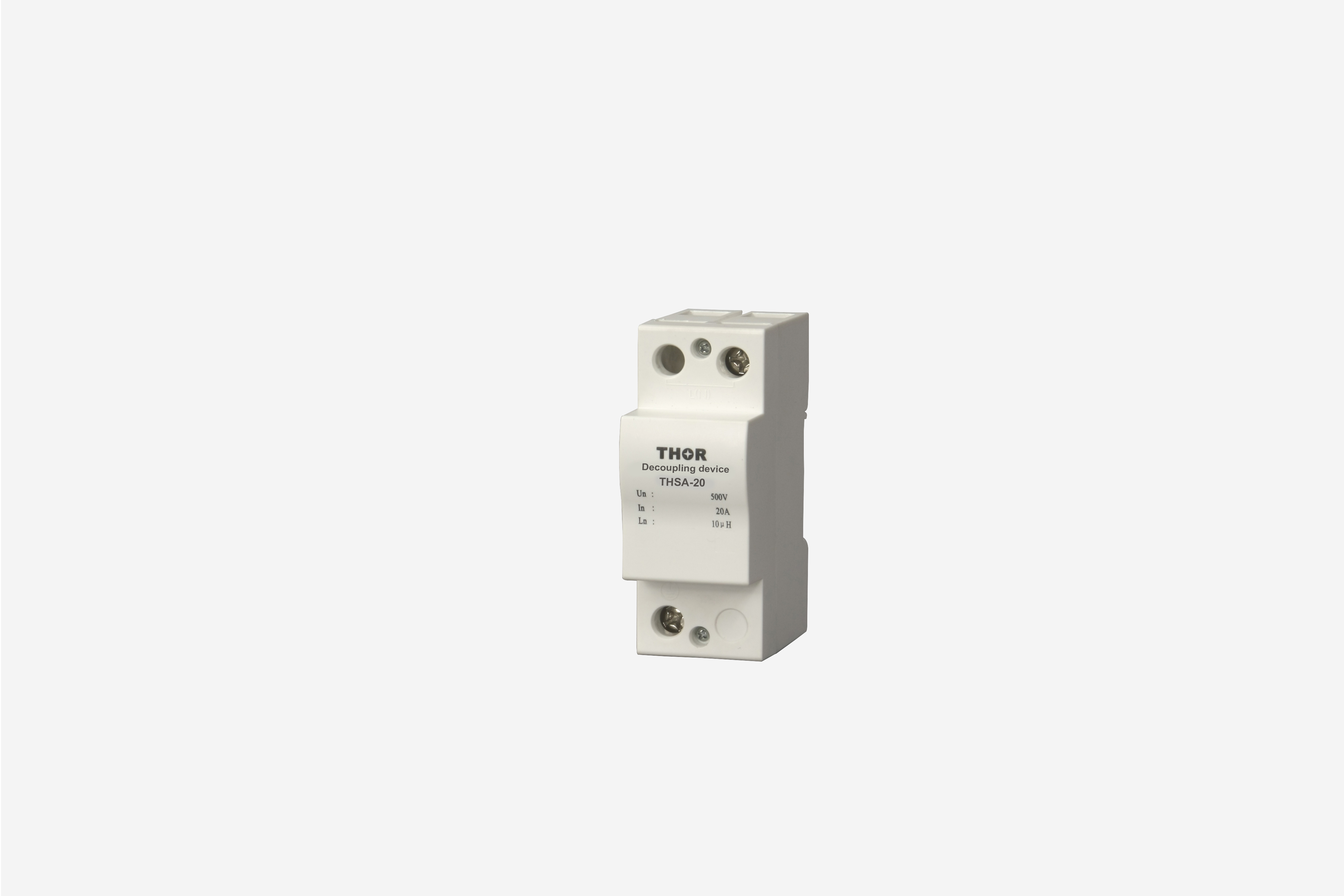

去耦器

去耦器

  去耦器也称退耦器，是为协调主(前)级和次(后)级电源防雷器的能量配合而专门设计的。当有源导体的“自有”电感不能完成协调功能时，即安装距离不能满足要求时，需要在主级和次级间安装去耦器，起到退耦分压、增加线路电感、配合两级电涌保护器的动作及能量泄放的功能从而达到最安全的保护效果。

  退耦器对瞬时高能雷电流有极佳的电感特性，在雷电来临时可保证电涌保护器的可靠操作。如果电网中有几个电涌保护器，它们将会互相影响，这就意味着，并联的保护器之间必须达到能量的配合。配合的效果是当因雷电形成一个浪涌过电压时，电涌保护器(B级)将可靠地响应，带走高能量的电流，以保护其他电涌保护器(C级或D级)。

  所谓退耦压差，指前后电路网络工作电压之差。退耦电路可防止前后电路网络电流变化时，在供电电路中所形成的电流冲击对网络正常工作的影响。换言之，退耦电路能够有效地消除电路网络之间的寄生耦合。退耦滤波电容的取值通常为47~200μF，退耦压差越大时，电容的取值应越大。

  目前多数退耦器采用模块式结构，串联连接于前后两级防雷器之间，应依据 IEC 61643—1和 GB 50343标准，根据线路的负载电流选择相应的退耦器。

退耦器串联安装于额定电压500V及以下的低压供电系统中，用于增加导线感抗，弥补导线长度不足，协调不同规格防雷器之间的配合问题。典型应用在 B级和C级的防雷器都安装在一个配电箱中。在被保护线路中并联接入多级 SPD时，如果开关型SPD与限压型 SPD之间线路长度小于10m或限压型 SPD之间的线路长度小于5m时，为实现多级SPD间的能量配合， 应该在 SPD 之间线路上串接适当的电阻或电感元件， 这些电阻或电感元件称为退耦元件。

如需采购退耦器，请联系托尔防雷！
