陶瓷气体放电管

陶瓷气体放电管

  陶瓷气体放电管是防雷保护设备中应用最广泛的一种开关器件，气体放电管(GDT)采用金属化陶瓷管与两个或两个以上电极封结成一个或多个放电间隙。在陶瓷气体放电管内部充入惰性气体，并在电极的有效电子发射表面涂上激活电子粉，低于 1mm 的极间距离可以保证放电管击穿电压的稳定性。陶瓷气体放电管外形为圆柱形，有带引线和不带引线两种结构形式。陶瓷气体放电管用于交流不超过 1200V、直流不超过 1500V 的通信或信号电路中，特别是在信息与信号系统的防护中。管内充入电气性能稳定的惰性气体，如氩气和氖气等。

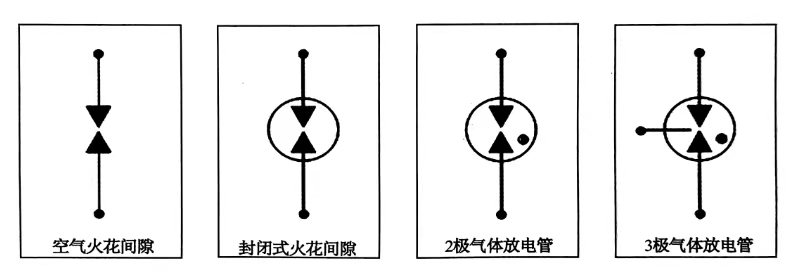

如下图所示为不同情况下，气体放电管的电路符号。

当气体放电管两端的电压达到其直流放电电压时，内部气体击穿而放电。气体放电管的伏安特性属于非线性特征，击穿过程分为 3个阶段： 在击穿前直流电阻保持在 10°Ω以上； 在击穿瞬间阻抗和管压降急剧下降，导通电流剧烈上升； 在击穿后瞬间阻抗和管压降维持在很低的水平，并持续至线路上电压低于气体放电管放电弧电压，之后自行恢复到断路状态。

气体放电管电路符号
